平面铰链波纹补偿器应用举例二

发布时间：2015/1/28 10:11:49

平面铰链补偿器由接管、波纹管及与接管相连的一对铰链构成，铰链波纹补偿器的铰链具有承受内压推力的能力，用于吸收单平面的角向位移。

②选用波纹补偿器

补偿器Ⅰ选用：0.6TJL500×2，θ0=±2.5

L1=0.8m，Kθ1=590N·m/度

补偿器Ⅱ、Ⅲ选用：0.6TJL500×6，θ0=±8

L1=LⅡ=1.1m，Kθ1=KⅡ2=197N·m/度

一般B值根据补偿器Ⅲ的长度LⅢ和管路变曲半径大小取值，比如取为1m；A值在安装跨距要求允许下，按式（1），取大一点，如A=2m

按（2）式向上圆整C值（适当大一点好）

C=1600=1.6m

则，

③考虑冷紧问题

沿工作位移相反方向进行冷紧安装

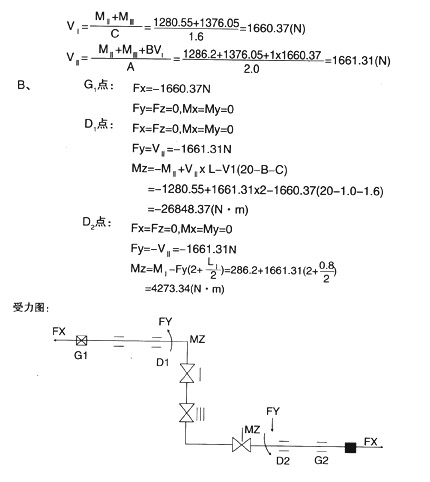

④计算支座受载荷

A、膨胀节变形力矩：

膨胀节横向反力：

TWJ万向铰链波纹补偿器也称为万向铰链波纹伸缩节、万向铰链波纹膨胀节，铰链波纹补偿器是由两个或三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），可以补偿管线任意平面内的角位移。
