平面铰链波纹补偿器应用举例
发布时间：2015/1/28 10:11:49
平面铰链波纹补偿器由不锈钢薄板制作而成，产品的质量有_的_，我公司从事多年的平面铰链波纹补偿器生产和销售，坚持质量_是生产，我们的产品质量也得到了广大用户的一致认可。
应用举例
某热管安装温度：20℃，通径500，工作压力Mpa（6kgf/ cm2）,_温度-10℃,_温度120℃，材质、碳钢线胀系数a=13.2×10-6度。
_如下管路安装形式进行设计计算：
（1）
①确定位移量：
△X=al△T=13.2×10-6(80+80)×103×[120-(-10)]=275mm
②选用波纹补偿器
补偿器Ⅰ选用：0.6TJL500×6，θ0=±8o（额定位移2×8o）
L1=1.1m，Kθ1=197N·m/度
补偿器Ⅱ、Ⅲ选用：0.6TJL500×4，θ0=±5o
即LA(_大于等于)≧997.69mm (1)
一般Lp≧1.5Dnx4+LⅠ+LⅡ+LⅢ (2)
（Lp为补偿断安装长度）
根据（1）式，取_余量，将LA值向上圆整：
LA=1200
（在安装跨距要求允许条件下，LA适当大一点好）
实际工作角位移
③考虑冷紧问题
为了_管路受力状况，设计安装时通常对补偿器进行冷紧。
冷紧量按以下公式计算
所以沿工作位移相反方向进行冷紧安装（冷紧量δ=74.04mm）
④计算支座承受载荷
下面分析固定支座G1,G2和导向支架D1,D2的受力情况：
A、波纹膨胀节变形力矩：
波纹膨胀节横向反力：
（如无冷紧θⅠ、θⅡ不除以2）
B、

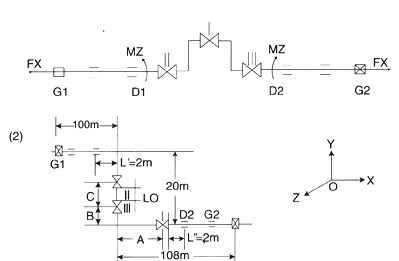

受力图：
①确定位移量：
