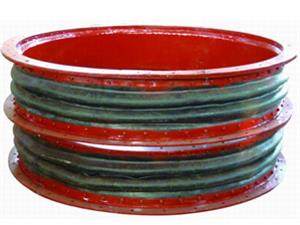

FUB型风道橡胶补偿器

FUB型风道橡胶补偿器利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

产地：河北省>泊头市

供应商：泊头市通用波纹管制造有限公司

电话：0317-8292369 8197979 8182265 传真：0317-8298166

FUB型风道橡胶补偿器详细介绍

FUB型风道橡胶补偿器利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

FUB型风道橡胶补偿器具有以下作用：
1、补偿吸收管道轴向、横向、角向热变形。
2、波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3、吸收设备振动，减少设备振动对管道的影响。
4、吸收地震、地陷对管道的变形量。

主要技术参数

补偿长度	±90mm
工作压力	≤4500pa
温度范围	-40℃-300℃
安装长度	300-450mm
拉伸长度变化率	≤15%
两端支架间距之和	≤50m
两端滑动支架间距	2-4m
胶料性能
拉伸强度	≥12Mpa
扯断长率	≥300%
扯断_变形	≤25%
硬度	58±3^o
热空气考化	70℃×72h
扯断伸长变化率	≥20%

风道橡胶补偿器主要外形尺寸

型号（mm）	管外径D	D 1	D 2	D 3	法兰厚度mm	连接螺栓数量n ×Φ M	重量kg
FUB800	812	950	1000	850	8	24×M22	184.6
FUB900	912	1050	1100	950	8	24×M22	203.6
FUB1000	1012	1150	1200	1052	10	30×M22	221.9
FUB1100	1112	1250	1300	1152			240.7
FUB1200	1212	1350	1400	1252			259.5
FUB1300	1312	1450	1500	1352			278.3
FUB1400	1412	1550	1600	1452		30×M22	357.3
FUB1500	1512	1650	1700	1552		36×M22	391.2
FUB1600	1614	1750	1800	1654	10		426.3
FUB1700	1714	1850	1900	1754			449.7
FUB1800	1814	1950	2000	1854		44×M22	481.0
FUB1900	1914	2050	2120	1954			533.4
FUB2000	2016	2170	2240	2056			619.9
FUB2100	2116	2270	2340	2156	12	54×M30	753.3
FUB2200	2216	2370	2440	2256			785.3
FUB2300	2316	2470	2450	2356			817.2
FUB2400	2416	2570	2640	2456			849.2
FUB2500	2516	2670	2740	2556			881.2
FUB2600	2616	2770	2840	2656	14	64×M30	913.2
FUB2800	2816	2970	3040	2856			986.5
FUB3000	3016	3170	3240	3056			1050.5
FUB3200	3216	3370	3440	3256			1114.6
