轴向型补偿器-内压式波纹补偿器

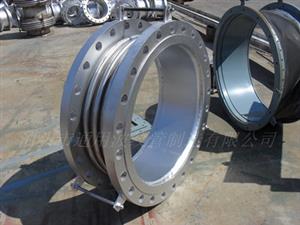

轴向型内压式波纹补偿器(TNY)

轴向型内压式波纹补偿器具有补偿角位移的能力,可以补偿横向位移或轴向与横向合成位移,轴向型补偿器采用_材料生产,产品的质量得到了_的_,我公司也经营多年,_为您提供_的产品和服务。
产地:河北省>泊头市
供应商:泊头市通用波纹管制造有限公司
电话:13111703766 传真:0317-8298166

轴向型内压式波纹补偿器(TNY)详细介绍

TNY轴向型内压式波纹补偿器由一个波纹管和两个端接管构成,端接管或直接与管道焊接,或焊上法兰再与管道法兰联接。补偿器上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用,它不是承力件。该类补偿器结构简单,价格低,因而优先选用。TNY轴向型内压式波纹补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它来补偿角位移。


安装使用注意事项:现场安装完后,_拆除拉杆。

TNY轴向型内压式波纹补偿器参数:

轴向内压波纹补偿器:本厂生产膨胀节DN32-DN8000,
压力级别:0.1MPa-2.5MPa。
连接方式:1、法兰连接式2、接管连接式
轴向内压波纹补偿器轴向补偿量:18mm-400mm。

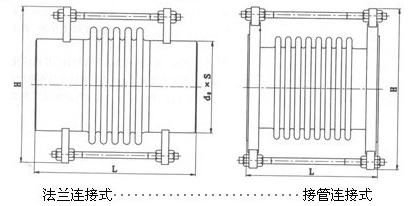

结构简图:

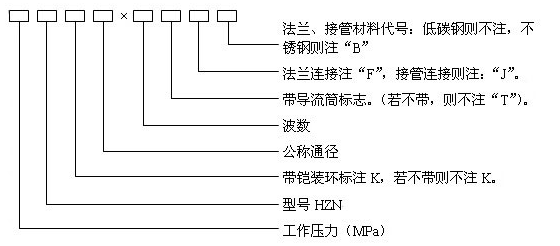

产品代号:



相关产品

波纹伸缩器-热力管道补偿器-不锈钢波纹管
波纹伸缩器又称补偿器或伸缩装置,由金属波纹管、端管、支撑架、法兰盘、软管等组成。这构成了其操作的主体。结构建议,可广泛应用于各个领域。
平衡波纹补偿器-曲管补偿器
TQP曲管压力平衡式波纹补偿器主要用于吸收轴向与横向组合位移并能平衡波纹管的压力推力。平衡波纹补偿器为波纹管式结构,内由压力平衡波纹和补偿波纹组成,通过压力平衡波纹平衡波纹补偿器压力,解除曲管补偿器以及管道的自身推力。
波纹补偿器-铰链波纹补偿器
TWJ万向铰链波纹补偿器也称为万向铰链波纹伸缩节、万向铰链波纹膨胀节,铰链波纹补偿器是由两个或三个补偿器配套使用(单个使用铰链补偿器没有补偿能力),可以补偿管线任意平面内的角位移。
