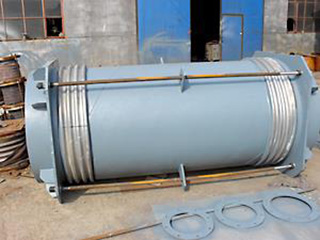

大拉杆横向波纹补偿器该管道补偿器由移交﹑两个金属波纹管及其大拉杆等零部件组成。曲面螺帽绕曲面密封圈旋转，一起支撑杆还具备承担气体压力推力工作能力。该管道补偿器2个金属波纹管、长正中间移交及其大支撑杆等零部件组成，它能消化吸收管系的横着偏移。商品适用运输海面、谈水、热水管、生活用水、城市污水、石油、汽柴油、润滑脂、成品油批发、气体、液化气。溫度不高过350度的蒸气和颗粒物粉末状等物质。可以保持管路的横着，角向偏移。可以消化吸收管道的气体压力推力。运作平稳，使用期长。
大拉杆横向波纹补偿器对支座作用力的计算：
横向弹力： Fy=Ky·Y 　　　　　弯矩：M=Fy·L
式 中： Ky-横向刚度 N/mm 　　Y-横向实际位移（变形量）mm
L-管架到补偿器中点的距离　　 m。
应用举例（不考虑温度对补偿量及刚度的修正）
Y=160mm，查样本可选用0.6DLB500-FB-2000，横向补偿量Y0=193mm，横向刚度Ky=22N/mm
（2）A、C支座受力计算
计算时考虑冷紧且冷紧量可取实际补偿量的一半即1/2Y。　　FA=Ky·160/2=22×80=1760(N)　　 MA=FA×2=1760×2=3520（N·m）
FB=Ky·160/2=22×80=1760(N)　　 MB=FB ×2=1760×2=3520（N·m）
即：A，C支座分别承受1760牛顿的推力和3520牛顿·米的力距。
泊头市通用金属波纹管生产制造有限责任公司生产制造的大拉杆横向波纹补偿器能够赔偿弯折管道的横着偏移和角位移。产品主要用于赔偿管系横着偏移及商品本身长短范围之内的径向偏移，具备管系设计方案简易，安裝便捷，赔偿量大，无内压推力等优点。该产品目前常被用于口径较大、走向复杂的管线，用以补偿各种空间及平面管系的横向位移。本信息由泊头通用波纹管制造有限提供，更多有关安装方面的问题，请咨询：http://www.hbtybwg.com/jsbcq/tdlbwg.html
