大拉杆波纹补偿器能吸收横向位移
大拉杆波纹补偿器能吸收横向位移
发布时间:2025/2/26 15:47:49
吸收横向位移的大拉杆波纹补偿器,由中间接管连接两组波纹管组成,在波纹补偿器众多规格中。吸收横向位移的同时还能吸收少量角向位移。
大拉杆波纹补偿器能够吸收横向产生的位移,广泛用于补偿弯曲管道所产生的横向位移。其实做为能够吸收横向位移的少数规格之一,大拉杆型之所以能够吸收横向产生的位移,离不开其组成结构以及工作原理。
组成结构

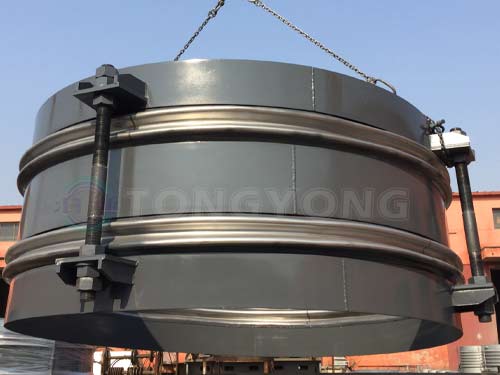

大拉杆横向波纹补偿器
结构上由法兰、大拉杆、小拉杆、中间接管、波纹管、端接管以及导流筒等结构件所构成。
主要作用
通过波纹管的柔性变形,来吸收管道系统中所产生的横向位移(即垂直于管道轴线的位移)。大拉杆能够平衡内压所产生的推力,减少对管道支架的负荷。且吸收位移的同时不会对管道系统产生额外的应力。吸收横向位移的同时还能吸收少量的角向位移。
由于其特殊的结构广泛应用于热力管道、弯曲管段、石油化工行业等。在安装时需要注意如需进行预拉伸或预压缩前,应提前与
波纹补偿器
生产厂家进行沟通。按照正确的方式对大拉杆横向波纹补偿器进行预拉伸或预压缩。根据管系布置图的要求合理设置管道支架,避免补偿器承受较大的附加应力。
