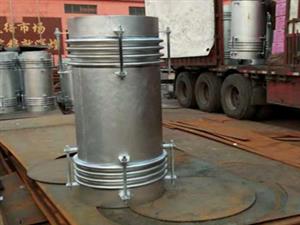

通用型膨胀节

通用型膨胀节是通用厂家设计的膨胀节的一种,在很多管道连接中广泛应用,通用膨胀节用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置,属于一种补偿元件。
产地:河北省>泊头市
供应商:泊头市通用波纹管制造有限公司
电话:0317-8292369 8197979 8182265 传真:0317-8298166

通用型膨胀节详细介绍

通用型膨胀节是通用厂家生产的膨胀节的一种,广泛应用与各种管道连接中,它是由一个波纹管和二个端接头构成,它通过波纹管的柔性变形来吸收管线轴向位移,其中接管的二端与管道相连,运输固定螺柱是_膨胀节在运输过程中波纹管的刚性支承。通用型膨胀节是一种由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成的建材管件,它也属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。
通径:DN40~DN12000
压力:0.25~3.9
位移方向:轴向(少量横向,角向)

通用型膨胀节的作用:
通用型膨胀节是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置,属于一种补偿元件。可对轴向,横向,和角向位移的的吸收,用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等。通用型膨胀节在施工使用过程中主要用于补偿轴向位移,也可补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。以上数据为常压1.0MPa,若有通用型波纹补偿器特殊要求,可另行制作。

膨胀节也称伸缩器、波纹补偿器。补偿器分为:波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型,其中以波纹补偿器较为常用,补偿器主要为_管道 运行,具有以下作用:
a补偿吸收管道轴向、横向、角向热变形。
b波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
c吸收设备振动,减少设备振动对管道的影响。
d吸收地震、地陷对管道的变形量。

通用型膨胀节的技术参数:

公称
通径
DN
mm
计算疲劳破坏次
数下轴向补偿量
Xomm
补偿量刚度有效
面积

cm2
径向
_
外形
尺寸
Hmm
接管端口
尺寸
doxS(mm)
总长L
(mm)
总重W
(kg)
1500300015000

Yomm
角向
Yθ度
轴向
Kx
N/mm
横向
KyN/mm
角向
KθN x m/度
法兰连接法兰接管法兰接管
803025186.4±6.43584188.481284φ89x4244344103
37322210±82862146.7274374103
1003328203.6±3.6417147114121304φ108x4223323113
56473310±82503188.5287387135
1253632212.5±4.4408288521180334φ133x4216318134
6558388±822749512288388145
1504841272.5±5300288920257364φ159x4.5238338177
7765436.4±818870523298398188
2005647313.2±5.3288316439479442φ219x62443442517
8470467.2±81929938262983402720
2506353364.8±5.35884371128769497φ273x83094093822
95805310.8±83921295853874874327
3006554376.4±5.883044442491105547φ325x83584584932
97825514±5.855313171664565565639
3507260406±884048293091307607φ377x103874877346
107906114±856014312064995998255
4007462426±5.291861994201611685φ426x104005009154
112936314±7.8612183728051061010765
4508269464.8±5.269082103791972735φ478x1038948911168
1241036810.8±7.8450243325345958912178
5008470474.8±4.672898615152445790φ529x1041551712682
1261057010.8±6.9485292234351561513893
6008672484.8±414682051614773534920φ630x10458558167127
1291087210.8±69786078985658758181141
7004336241.2±1.73250209896444547171050φ720x10346446267160
8572484.8±3.41625262372222466566285178
1281077210.8±5.1108358311482666766313206
8004235240.8±1.53555382607612258221165φ820x10354454385180
8470483.2±31778478263061474576403234
1681419612.8±688956781530594694456286
9005849331.6±1.52657182480592176201186φ920x10 550 238
11797656.4±31329228102960 698 287
23419413025.6±666428511480 1036 385
10005846281.2±1.455404953681486190431286φ1020x10 552 278
11592564.6±2.82770619217431 692 348
23018411219.2±5.6138577403715 1018 468
11006250300.8±1.4514080610816122110291386φ1120x10 550 301
12499603.2±2.825701007648061 690 364
24819812012.8±5.61285125854031 1046 487
12006250300.8±1.3543592512319927126881486φ1220x14 550 378
12499603.2±2.627181156459963 692 464
24819812012.8±5.21359145464982 1046 628
13004737220.4±0.95385145020022559150661600φ1320x14 550 406
9475441.6±1.8269318127511279 690 495
187150886.4±3.61364226595640 1046 678
14004637220.4±0.85790168892329556173261700φ1420x14 550 433
9274441.6±1.6289521111514778 690 530
184147886.4±3.21448263897389 1046 742
15004636220.4±0.86090187930932888193841786φ1520x14 550 462
9273441.6±1.6304523491416444 690 567
183146886.4±3.21523


沧州通用波纹管厂家生产的通用型膨胀节规格齐全,我们可以根据客户的需求生产非标定制产品,如果您有需求,欢迎来电咨询,我们会及时为您介绍。
