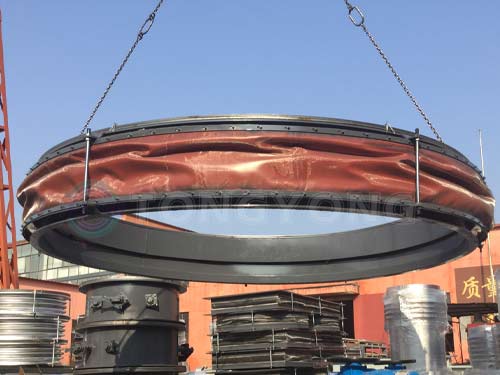

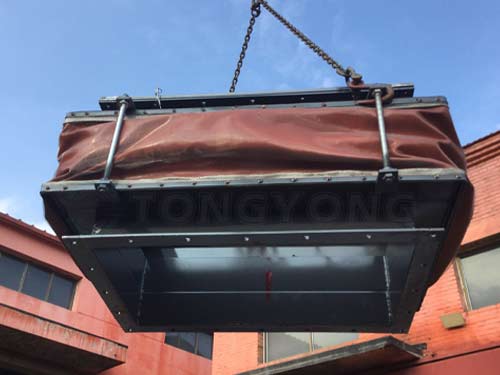

高温非金属补偿器是高温烟气或热风管道系统中用于吸收热膨胀、机械振动和安装误差的柔性连接元件。在高温环境下非金属补偿器结构在设计上其核心是，隔离高温，保护外部结构件、保持主要工作元件非金属蒙皮的补偿能力。
蒙皮：作为核心补偿元件，由多层符合材质构成（硅橡胶、氟橡胶、三元乙丙、无碱玻璃纤维等）用于吸收管道的膨胀量。选用时需要根据介质温度及使用环境进行选用。
隔热填料层：由多层陶瓷纤维等材质组成，用于隔热减少热量的传递，保护其它结构件不受高温影响。其厚度及层数可根据流通介质温度及蒙皮导热系数等进行选用。
导流筒：位移补偿器内部，与介质直接接触，降低介质流动阻力，减少湍流。
金属结构件：提供结构强度、与管道法兰连接的接口，并压紧密封非金属蒙皮。
