套筒补偿器-注填套筒补偿器

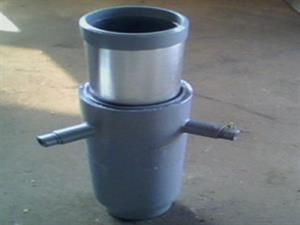

注填式套筒补偿器

注填式套筒补偿器采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小(0.04~0.10),不老化,效果好,维修方便等特点。注填套筒补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。
产地:河北省>泊头市
供应商:泊头市通用波纹管制造有限公司
电话:0317-8292369 8197979 8182265 传真:0317-8298166

注填式套筒补偿器详细介绍

注填式套筒补偿器称管式伸缩节,是热流体管道的补偿装置,主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。 套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。

结构特点:
1、通过内套沿管道轴线方向中相对的滑移运动,吸收管道的热态伸长的冷热缩短,来释放管道的热应力。
2、特种密封剂通过止回注料咀注入,使内处套之间在平衡的密封压力下实现滑动密封。
3、依靠导向轴承承受管道的侧向力,实现内、处套相对运动的高同轴度,防止擦伤电镀内套,使管道运行状态下的密封更可靠、耐久。
4、注填式套筒补偿器内套伸入外套端部采取牢固的防脱出设计,使产品更具安全性。

安装要求:
1、补偿器安装时,首先检查其规格是否与定货一致。
2、单向补偿器的滑动套筒应安装在介质的流入端。
3、与补偿器两端相焊接的管段必须进行坡口处理,焊接后要按验收规范进行水压实验,压力为工作压力的1.5倍。试压时如密封装置发生泄露,应均匀旋紧螺栓,紧固至无泄露为止。
4、补偿器沿管道中心线安装,不同轴度大于1%,以防运行时摩擦力过大及影响密封性。
5、在靠近补偿器的管道处应设置导向滑动支座,防止侧向位移。
6、注意保护滑动表面,严禁碰伤或腐蚀。
7、双向补偿器外套筒应用固定支座托起,并保持与管路同心,两边的补偿距离要近似相同。
8、补偿器各种气温下,均可按_长度Lmax安装,不需预拉或预压(出厂为产品的_长度)。
