气动插板阀的优点及工作原理
气动插板阀的优点及工作原理
发布时间:2024/1/27 9:59:38
泊头市通用波纹管制造有限公司制作的气动插板阀又称手动刀型闸阀,是一种闸板与阀座始终紧密接触密封的阀门,在进行处理废气的时候,插板阀会设定在引风机后面,或者是主管道的某个方位,主要是用来隔绝部分空气的流动。

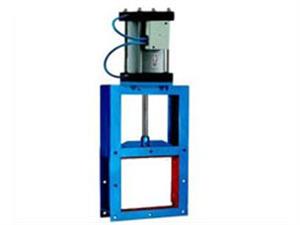

气动插板阀
是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。气动插板阀的优点结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料。
气动插板阀
的优点:
1、结构简单、操作灵活、重量轻、无卡阻等优点。
2、特别适用于各类固体物料和50mm左右块状、团状物料的输送机流量调节。
3、安装不受角度的限制,操作方便,能随时调整尺度。
4、气动插板阀是输送飞灰和粉状干物料的系统中用它截止输送物的装置,也可安装在干式除尘器、烟道等灰斗下部,也可与电动给料机配套使用,工作温度可达600℃,插板阀重量轻、体积小、无飞灰外跑。
气动插板阀的结构
1. 阀体:通常采用铸造或锻造工艺制造,材料为铸铁、碳钢或不锈钢等。
2. 插板:由金属材料加工而成,其形状分为平面型和斜面型两种。
3. 密封圈:位于插板上下两侧,用于确保阀门在关闭状态下的密封性能。
4. 操作机构:通常采用气动装置作为操作机构,也可以采用电动机或手动机构。
气动插板阀的工作原理
气动插板阀的阀板在物料重力作用下自动开启,物料下落后,配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送。主要有单、双门气动插板阀 ,
气动插板阀
主要利用上下阀门的在不同时间的开关使设备中间始终有一层阀板处于关闭隔断状态,来防止空气窜流。如果是在正压输送下,气动的双层锁气阀还可起到平衡及增压阀的助流作用,以达到设备即能连续脉动给料的同时又具有锁气的功能,以满足气力输送粉粒体物料的要求。
