不锈钢补偿器规格型号示例图
发布时间:2021/12/30 8:37:57
不锈钢补偿器规格型号因补偿位移、结构而不同,不锈钢补偿器为适应不同工况补偿位移灵活,降低结构噪声增加法兰密封性。
不锈钢补偿器因结构、补偿位移方向、材质、口径等参数区分规格型号,应用于管道或设备中吸收由于热膨胀等原因产生的位移,降低结构噪声,提高法兰连接的密封性。为了适应不同的使用工况,不锈钢补偿器的规格形式多样,位移补偿灵活。
按照主要工作元件进行区分,常用的不锈钢补偿器有波纹补偿器、套筒补偿器、旋转补偿器。为补偿金属管道或系统产生的轴向、横向、角向位移,波纹补偿器分为轴向型(常用型号:内压式、外压式、无约束、复式、直埋外压等);横向型(常用型号:曲管压力、大拉杆、小拉杆);角向型(平面铰链型、万向铰链型),型号的表示方式因生产厂家不同略有区别,详见型号示例图:

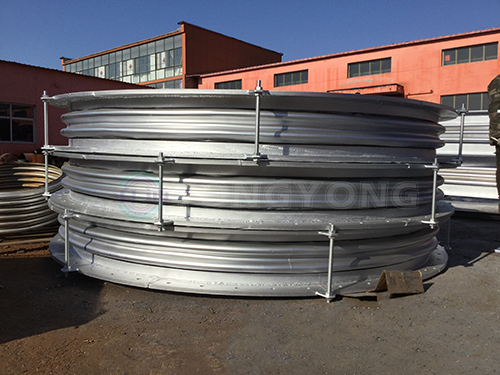

按照方框顺序依次表示为:工作压力(MPa) 型号 公称通径 ᵡ 波纹波数 T表示是否带有导流筒 连接方式(法兰表示F,接管表示J);以泊通为例,1.0TNY600*4TF公称通径为600mm,工作压力为1.0Mpa,波数为4个,带导流筒法兰连接的内压式波纹补偿器。
套筒补偿器规格根据功能和压紧方式、填料、约束形式分为单向、双向、普通、注填、无约束型、压力平衡型。
旋转补偿器根据结构分为焊接式(采用密封填料)、注填式(带注填孔的焊接式或者结合端面密封)、锻造式(所有零部件采用锻造,承压能力较好)。
以上几种各有特点其应用领域不相同,由于
不锈钢补偿器
通常没有使用维护要求,广泛应用于除尘、电力、冶金、环保等各个行业中的管道和设备中。
