非金属补偿器框架的结构形式

发布时间:2021/7/14 11:12:41
选用非金属补偿器重点不光是选用非金属蒙皮,作为支撑非金属补偿器的金属框架也要结合补偿器的各项参数及应用环境进行选用。
虽然非金属蒙皮是非金属补偿器的主要工作元件,在选用时需要结合介质、温度等参数综合选用。但是也不能忽略了其它金属结构件的选用。
做为支撑起蒙皮并容纳隔热填料包的金属框架,补偿器生产厂家在进行设计时应充分考虑到非金属补偿器的外部接口尺寸、类型、流通介质及介质温度、腐蚀性和管道保温等因素。金属框架材质的选用要与介质温度、介质化学性质相匹配的材质,一般会选用与连接管道相同的材质。
框架的常用结构有工形框架、L形框架、倒L形框架、C形框架、J形框架、Ω形框架、π形框架。不同的结构适用于不同的工况环境。
框架离不开压板与紧固件,压板的结构有长条形、圆弧形、环形。压板将蒙皮固定在框架上或连接管道上。压板有长条形、圆弧形或环形等不同的结构。压板通常使用碳钢材质,当介质有低温腐蚀性或安装环境有腐蚀性时可采用不锈钢材料或碳钢镀锌材质。压板和紧固件需要达到非金属蒙皮密封性能的要求。

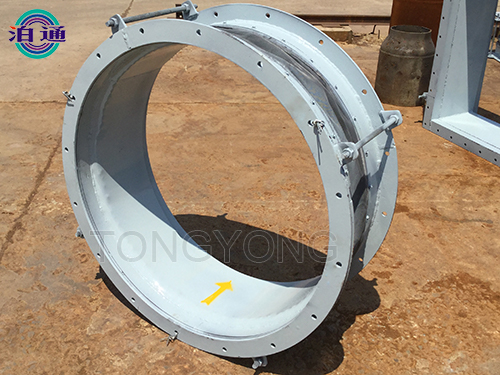

非金属补偿器
用户在选用非金属补偿器前要落实好各项参数,包括工作压力、温度、介质及介质的化学性质、补偿量、接口尺寸、连接形式、现场使用工况环境。补偿器生产厂家会根据用户提供的各项参数进行设计生产适合工况的补偿器。
