厚壁波纹管膨胀节结构
厚壁波纹管膨胀节结构
发布时间:2021/4/10 9:32:20
厚壁波纹管膨胀节也叫厚壁伸缩节,分为单波和双波,膨胀节生产厂家通用波纹管带您了解厚壁波纹管膨胀节的结构。

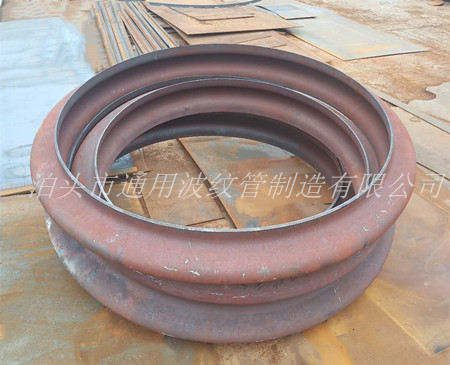

厚壁波纹管膨胀节也叫
厚壁伸缩节
,用于设置在固定管板式换热设备壳体上的挠性元件,用于压力容器上可吸收因其管程和壳程壁温不同产生的轴向位移差。其壁厚基本等同于设备壳体的壁厚,波形参数较大,有较好的位移补偿能力和承压能力。
通常一般的厚壁波纹管膨胀节的单层壁厚在4mm以上。分为单层和多层,当波纹管的R须大于3倍的壁厚。波数一般为单波或双波,在位移量较大的场合也可以设计多波。也可以根据工况环境在内部设置导流筒。
在进行选用时需要注意:当轴向位移引起的应力过大时,应适当增加波数或减小波纹管的壁厚。当内压引起的应力过大时,则应减小波高,或增加波纹管的壁厚。增加波纹管的波数或层数可改变膨胀节的应力状态。耐压性能对壁厚的要求与补偿性对壁厚的要求是相反的,需要通过膨胀节生产厂家根据技术参数选取既可以达到强度要求,又具有伸缩补偿性能的数值。
用户在进行选用时需要向
膨胀节
生产厂家提供工作压力、温度、介质、尺寸、现场工况环境。
