烟风管道波纹补偿器常用规格

发布时间:2023/1/10 15:13:46
烟风管道波纹补偿器的规格有多种,选用适合的波纹补偿器补偿位移,保护管道运行。
波纹补偿器安装在烟风管道中起到补偿位移、减振降噪保护管道运行的作用。烟风管道波纹补偿器的规格有多种,通用小编带您认识一下都有哪些规格。
单式轴向型补偿器:由波纹管和端管、导流筒等构件组成,用来吸收轴向位移、或少量的角位移以及横向位移。复式自由型补偿器:由中间接管所连接的两个波纹管以及端管等结构件所组成,用于吸收轴向位移与横向位移组合位移。增加中间接管的长度可以使横向位移补偿能力提高。外压轴向型补偿器由承受外压的波纹管及外管、端环、进出口端管、导流筒等结构件组成,通过结构的变化,将管道内压在波纹管部分转化为外压,使波纹管不受内压柱稳定性的限制,单式铰链型由一个波纹管及销轴、铰链板、端管和立板等机构件所组成,吸收平面内部的角位移。单式万向铰链型由一个波纹管及销轴、铰链板、万向环和立板等结构件组成,吸收角位移。复式拉杆型由中间管所连接的两个波纹管及端管、拉杆、端板和球面与锥面垫圈等结构件组成。复式铰链型有中间接管所连接的两个波纹管及端管、销轴、铰链板和立板等结构件组成,吸收平面内的横向位移。复式万向铰链由中间接管所连接的两个波纹管及十字销轴、铰链板和立板等结构件组成,用来吸收横向产生的位移。

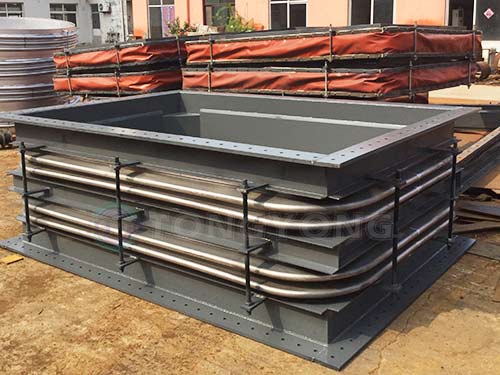

 烟风管道波纹补偿器
烟风管道波纹补偿器的结构较多,在选用波纹补偿器时需要结合各项参数及使用环境进行选型。
