引风机不锈钢手动圆风门安装位置

发布时间:2022/5/13 9:15:39
不锈钢手动圆风门安装在锅炉尾端的引风机进出口处,通过手动圆风门手柄来控制风门开启角度调整热烟气的流量。
常州吕经理选用的DN80 L=80的不锈钢手动圆风门,用于锅炉引风机使用。风门的阀体、叶片、轴以及法兰采用304材质,通过手柄控制开启角度。安装在锅炉尾端的引风机,通过叶轮转动产生的负压将锅炉炉膛中的热烟气通过引风机来抽取。为了控制热烟气的流量大小,可安装风门来进行调节。

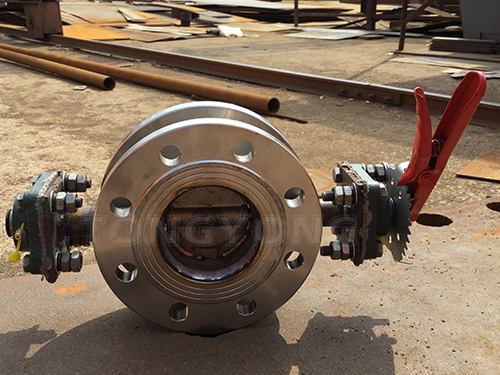

为了达到管道的配置需要,根据环境应运而生了多种结构的风门。由驱动形式与形状组成规格。如图所示为口径为80mm的不锈钢手动圆风门:
不锈钢手动圆风门

红色部分为控制手柄,手柄调整到刻度盘的角度为叶片开启的角度。通过手柄调整角度来调节热烟气的流量大小。手动风门适用于口径并不太大的管道使用,操作起来方便省力。安装步骤简单,为了便于安装通常选用法兰连接,法兰连接进行安装时将法兰与风机进出口接管法兰进行连接,法兰之间应垫装与介质相匹配的垫片或石棉绳,保护其密封性。在落实各项参数的基础之上,手动圆风门需要结合风机的型号、风量、压力。
