非金属膨胀节结构分析

发布时间:2019/9/2 15:31:52
非金属膨胀节成品大家都看到过,但是他的内部结构你了解的就少了,下面我们来一起看看非金属膨胀节的内部结构,它又是怎样工作的。
非金属膨胀节是大家非常熟悉的产品,我们只知成品的外形,但是对其内部的结构不是很清楚,今儿我们就来把它他别解析一下,并看看他的内部结构图。
非金属膨胀节

非金属膨胀节也称非金属补偿器、纺织物管道补偿器,属管道补偿器的这种。其原材料关键为纤维材料、硫化橡胶、等耐高温材料。能赔偿离心风机、通风风管运作的振动及管路形变。
1、蒙皮是非金属膨胀节的主要膨胀体。它由高性能硅橡胶或高硅聚四氟乙烯和无碱玻璃棉组成。它是一种高强度密封复合材料。其功能是吸收膨胀,防止漏气和雨水渗漏。
2、不锈钢筛网不锈钢筛网是非金属膨胀节的里衬,阻拦商品流通物质中脏物进到补偿器和阻拦补偿器中保温隔热材料的向外流失。
3、保温材料保温材料是兼具非金属膨胀节的隔热保温和密封性的双向功效,这是由玻璃纤维布、高硅氧布和各种保温材料毡等构成,其长短和总宽与表层的蒙皮相同,具备优良的延展性和抗压强度。
4、隔热保温填充料层隔热保温填充料层是非金属膨胀节传热的关键确保,这是由双层陶瓷纤维等耐高温材料构成,其薄厚可依据商品流通物质溫度及耐高温材料的传热系数等根据热传导测算明确。
5、框框架是非金属膨胀节的轮廓支撑,保证足够的强度和刚度,框架材料应适合中温。通常在400。Q235-A 600在低于摄氏温度时使用,高于摄氏温度时由不锈钢或耐热钢制成。机架通常具有与连接的烟风道相匹配的方法。
6、隔板隔板是起挡水板和维护隔热板的功效。材料应与物质溫度相符合。原材料应是耐腐蚀和耐磨损的。隔板还应不危害补偿器的偏移。

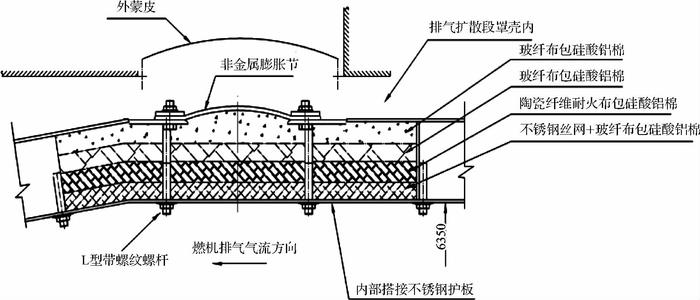

通过以上的图解及结构的分析,你是不是更清楚非金属补偿器的内部构造呢,还有哪些问题不明白可以长期关注我们的网站,也可以直接给我们的客服打电话咨询。
