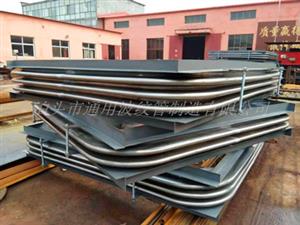

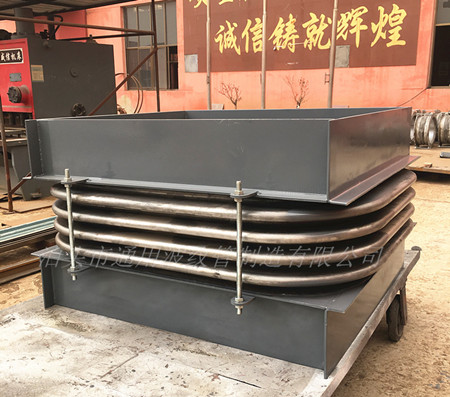

矩形圆角补偿器
矩形圆角补偿器是通用厂家生产的金属补偿器的一种,其结构紧凑、工作可靠、成本低廉、实用性强、有防震、防尘、防失调等功能,矩形圆角波纹补偿器主要用于电站锅炉岩峰系统中,也适用于冶金、化工等其它工业类似的烟风连接管道。
产地:河北省>泊头市
供应商:泊头市通用波纹管制造有限公司
电话:0317-8292369 8197979 8182265 传真:0317-8298166
矩形圆角补偿器详细介绍
矩形圆角补偿器是通用厂家生产的补偿器的一种,其结构紧凑、工作可靠、成本低廉、实用性强、有防震、防尘、防失调等功能,矩形圆角波纹补偿器主要用于电站锅炉岩峰系统中,也适用于冶金、化工等其它工业类似的烟风连接管道。设计可根据不同的要求制成主要吸收担心热位移的单件膨胀节,也可用两个膨胀节组成用以吸收空间三向热位移的肘节式膨胀节,能够补充热膨胀节引起的位移,而不致造成管道的破坏泄露,是_管系可靠运行的必不可少的重要元件。由于波纹管圆角的限制,全高和半高均删除了小口径的规格,系列外的规格或波数,可向制造厂另行订货。
矩形圆角补偿器分为两种标准形式:
1、标准半高型膨胀节 波高h=108mm,波距q=59mm,壁厚t=1.5mm,弯头弯曲半径R=300mm 适用于矩形烟风道横截面积小于4.6㎡,以及烟风道外形尺寸中有一边小于1.2m(但应大于0.6m)的场合。
2、标准全高型膨胀节 波高h=216mm,波距q=86.4mm,壁厚t=2.6mm,弯头弯曲半径R=600mm 适用于除上述条件以外的_矩形烟风道。
矩形圆角补偿器特点:
1、本产拐角处圆弧钢板焊装加固,接口以槽钢制做结构件,增强了产品结构刚度,且整体产品线条流畅,外观亮丽。
2、本产品在整体不失稳和保持基本工作刚度条件下降低管系推力,提高了产品的热补偿能力,达到降低管线建设中柔性件投入成本。
3、由于几何形状的适应性变 ,本产品在外加拉应力、压应力和交变应力作用下能处在良性力系中可靠工作,回避了局部应力风险区,在含有H2SO、CO、H2烟气气氛中工作时,有效_了应力腐蚀裂(SEE)和腐蚀疲劳断裂(CFF)的恶化趋势,在不影响使用寿命前提下,提高了产品的热循环许用次数。
4、本产品在波纹管焊装时,焊缝可以远离圆弧切点,在矩形单边长小于2M时,焊缝可以减少一道,焊缝对口错边量大降低,产品任一位置波纹管断面形状和波纹包线路长误差极小,波纹成形,拉弯成形丰满面圆滑。符合波纹管疲劳寿命良好 大值理论判据。
5、本产品边角以大圆弧过渡构成矩形断面,边角过角段应力水平降低,根除了变形死角和产品在线运行时整均匀变形,因而降低区域性高应力破坏风险,延长了产品的使用寿命。
矩形圆角补偿器参照美国“CE”标准和 通用产品并结合我国电厂特殊情况研制的新型电厂烟风道柔性管道,本产品是电厂、冶金、水泥、石化设备系统大通断面积烟气价质输送管道 运行的重要组成部分,在温度、载荷造成的几何非线性和材料非线性的形变中较之同类单斜角、双斜角、风箱角、低波切点小圆珠笔角产品显示出 的工作我玫 的质量品质,国内各设计院、工程单位、工程业主选用认同率越来越高并得到了广泛推广应用。
