表示：此金属膨胀节的工作压力为0.6Mpa，通径DN=200mm,波数为12，接管连接的复式拉杆波纹膨胀节。
3、复式拉杆波纹膨胀节（金属膨胀节）结构特点

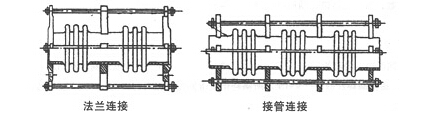

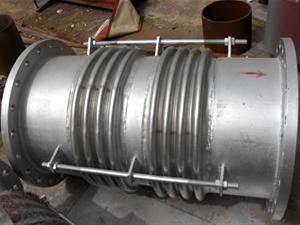

金属膨胀节由两段或三段波纹管，短中间接管及长拉杆等零件构成，结构简单。长拉杆不是承力构件。
4、复式拉杆波纹膨胀节（金属膨胀节）的补偿特点
该金属膨胀节补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
5、复式拉杆波纹膨胀节（金属膨胀节）安装使用注意事项
金属膨胀节（波纹膨胀节）现场安装完后，须将耳后两侧的螺母退至限位螺母处。
6、复式拉杆波纹膨胀节（金属膨胀节）对固定支座的作用力：
压力推动：Fp=100·P·A（N）　　
轴向弹力：Fx=f·Kx·X （N）　　
式中：P： 高工作压力或高试验压力MPa；　　　　　
A： 有效面积（查样本）cm2；　　　　　
Kx： 金属膨胀节轴向刚度　N/mm；　　　　　
X： 金属膨胀节使用的轴向补偿量mm 　　　　　
f： 系数，当波纹膨胀节进行预变形时，f为1/2，当波纹膨胀节不进行预变形时，f取1。
7、复式拉杆波纹膨胀节（金属膨胀节）应用举例
某碳钢管道，公称爱径DN=500mm，工作压力P=0.4MPa，介质高温度Tmax=250℃，低温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。

1、选型，管段所需补偿量为：　　　　　　　　　　　　
X=a·L·△T =0.0133×85(250-0) =283mm
式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6TFL500×12J)
