平衡波纹补偿器-直管补偿器

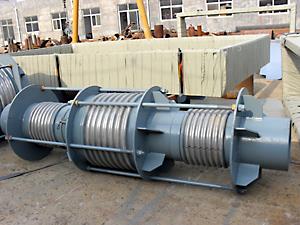

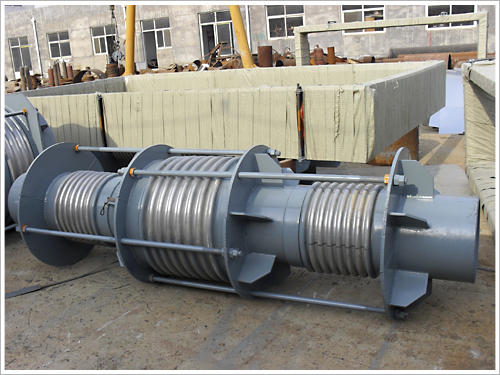

直管压力平衡式波纹补偿器(TZP)

TZP直管压力平衡式波纹补偿器具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项特点,直管补偿器的轴向补偿量:60mm-300mm,平衡波纹补偿器一般应用在架空直管线上,水平安装,适用于不宜设置固定支架的高物位直管系或大直径管线中。
产地:河北省>泊头市
供应商:泊头市通用波纹管制造有限公司
电话:0317-8292369 8197979 8182265 传真:0317-8298166

直管压力平衡式波纹补偿器(TZP)详细介绍

直管压力平衡式波纹补偿器具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项特点,轴向补偿量:60mm-300mm,一般应用在架空直管线上,水平安装,适用于不宜设置固定支架的高物位直管系或大直径管线中。平衡波纹补偿器通过受力构件(大拉杆或舌管)来承受内压推力,因此管系只需中间固定支架。此类直管补偿器只能吸收轴向位移。


型号:本厂生产波纹管伸缩节(不锈钢波纹管伸缩节)DN600-DN4000,
压力级别0.25MPa-0.6MPa。
波纹管伸缩节连接方式:1、法兰连接式 2、接管连接式
波纹管伸缩节产品轴向补偿量:60mm-300mm

平衡波纹补偿器的安装使用注意事项:
1、此补偿器一般常用在架空的直线管道中,需要水平安装。
2、安装完成后所有小拉杆_拆除。
3、为减少金属波纹管补偿器支座的弹性反力,在安装前可以通过调节小拉杆来做预变形。

直管补偿器结构原理:压力平衡型膨胀节为波纹管式结构,内由平衡波纹补偿器和补偿波纹管组成。通过压力平衡波纹管平衡波纹补偿器压力,解除补偿器以及管道的自身推力。

相关产品

金属波纹管
金属波纹管的设计方法可以分为解析法,工程近似方法和数值模拟方法,基于薄壳理论分析方法,建立了波纹管的微分方程,求解的应力和位移的解析解,这个过程是非常复杂的。
伸缩节
厚壁伸缩节是由一个波纹管和两个端接管构成,通过波纹管的柔性变形来吸收管道轴向位移,具备壁厚、刚度大、强度高等特点。厚壁伸缩节适用于锅炉压力容器,高强度,小补偿量的壳体、容器及管道补偿。
无约束波纹补偿器-无约束膨胀节
WYS无约束波纹补偿器不仅具有柱状稳定性,无约束膨胀节还具有自导向能力,完全消除 4D、14D、L3的约束还可以消除以往轴向型补偿器易发生的扭弯和失稳等常见病,并对管道保温也带来了很大的方便。
