横向波纹管补偿器型号

发布时间:2022/1/13 10:17:45
横向波纹管补偿器型号有多种,波纹补偿器厂家对型号的表示方法略有不同。可补偿弯曲管段的横向位移。
可以对管道或系统的横向位移进行补偿的波纹补偿器,有多种规格型号。常见的有大拉杆横向波纹管补偿器、小拉杆横向波纹补偿器,矩形波纹补偿器等。其实曲管压力平衡型同样可以对横向位移进行补偿。
不同厂家表示横向波纹管补偿器型号规格的方法略有不同,大拉杆横向波纹补偿型号选用“TDL”表示,由中间接管连接两组波纹管、大拉杆、法兰、端接管等金属结构件组成。可以补偿弯曲管段的横向位移和角位移。小拉杆横向波纹补偿器型号选用“TXL”表示,由两组波纹管、中间接管、端接管、法兰等组成。与大拉杆型的使用方法大致相同,可补偿弯曲管段产生的横向位移和角位移,以及少量的轴向位移。矩形波纹补偿器使用“TJX”表示,由一个或多个矩形波纹以及端部矩形接管组成,常用于设计压力≤0.05MPa的低压管道使用,可吸收烟道、风道等管道系统产生的横向位移。曲管压力平衡型的型号选用“TQP”表示,由一个工作波纹管、中间接管所连接的两个工作波纹管和一个平衡波纹管及弯头或三通、封头、拉杆、端板和球面与锥面垫圈等结构件组成,吸收轴向与横向组合位移。
横向波纹管补偿器表示方式参考型号示例举例说明:0.6TDL500*5F-350表示工作压力为0.6MPa,公称通径为500mm,波纹管波数为5个,连接法兰选用法兰连接,-350表示高度。

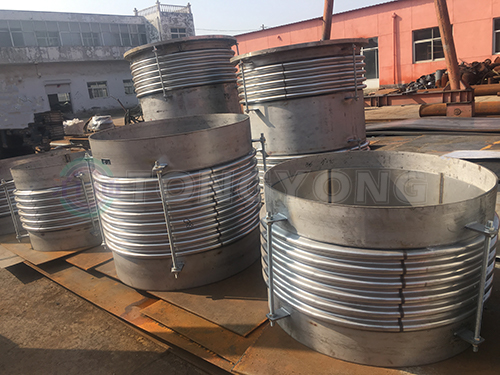

 横向波纹管补偿器
