与金属补偿器外形不同，非金属补偿器由蒙皮与金属框架组合而成。选用硅橡胶蒙皮外部呈红色、选用氟橡胶蒙皮外部呈黑色。泊通小编通过文字描述加上配图片的方式让您了解非金属补偿器。
以规格表示方法举例，虽然不同的生产厂家对规格表示方法略有不同，但大致上相同。例如：FXD4500*4000F-400表示：长度为4500mm宽度为4000mm，矩形非金属补偿器连接方式为法兰连接，高度为400mm。YXD800F-250表示：通径DN800mm，圆形非金属补偿器连接方式为法兰连接，高度为250mm。
通过上述对规格型号的举例中，可以看出外形上有圆形、矩形（生产厂家可根据管道或设备的截面形状进行异形件的制作），其结构组成一般由蒙皮、框架、隔热填料层、导流筒、压板、紧固件等组成。其中蒙皮的构造以及剖面的形状不同结构上蜂窝整体式、组合式。直筒型、翻边型、混合型。如图片所示：

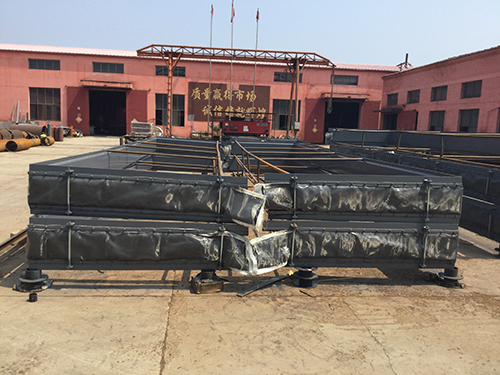

图片中的为氟胶矩形非金属补偿器，由于尺寸为5200*3100口径较大运输上会有限制，可通过分体运输的方法。当到达现场后根据厂家的安装说明对矩形非金属补偿器的框架以及蒙皮进行拼装即可。与其形成对比的如图所示：

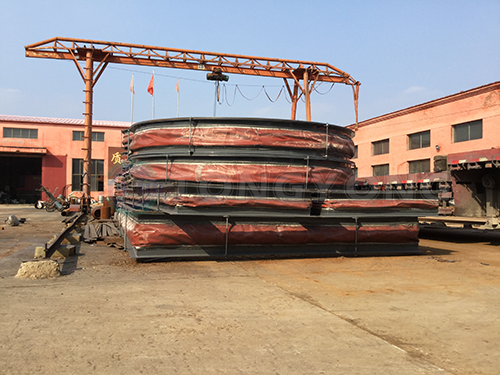

图片中的为硅胶圆形非金属补偿器，与上图的区别不仅在于外形，两者蒙皮的材质不同，通过两张图片的对比一目了然。
不管是非金属补偿器还是金属补偿器结构并不是固定的，属于非标订制的异形管件，其结构主要依据为补偿器应用的环境、压力以及工况。对于矩形非金属补偿器来说可应用于内陆、沿海以及海上的室内外环境，适用于空气、烟气以及除易燃易爆等危险物品的各种干、湿性气体介质。
