补偿角向位移的金属波纹管补偿器

发布时间:2021/12/10 9:59:09
金属波纹管补偿器规格不同补偿位移不同,补偿角向位移的金属补偿器有平面铰链型、万向铰链型。
金属波纹管补偿器在管道或设备中不单可以补偿由于热胀冷缩引起的轴向、横向位移而且可以补偿角向位移,金属补偿器规格不同补偿位移不同。
角向位移简单来讲围绕圆心所转动的角度,直线、路程叫做位移,带角度的转动为角位移。
可补偿角位移的规格有平面铰链型、万向铰链型。通过两个或三个成组进行使用,补偿管道的热胀冷缩。平面型由一个波纹管及销轴、铰链板、立板以及端管等机构件组成。能够吸收一个平面内的角位移;万向铰链型由一个波纹管及销轴、铰链板、万向环和立板等结构件组成,能吸收平面内的角位移。
在管道系统中铰链式波纹补偿器受到自身铰链的限制,产生了钝角位移。在管系中的摆动以吸收横向位移。每对铰链式补偿器所能吸收的轴向位移与其铰链销轴之间的距离成正比。其铰链组件用于承受管道因内压力产生的推力,承担管道和设备的重量、风载或类似的外力。
安装时应注意未预先考虑未计入金属波纹管补偿器压缩、伸长、横向位移、角位移不应让补偿器来承受。可通过调整管道系统去配合补偿器。注意铰链板平面应与补偿器管道平面平行。如需进行冷紧,可于安装现场进行。其转动平面应与位移平面一致。
金属波纹管补偿器的规格补偿位移方式灵活,选用时还应结合管道固定支架、支吊架等配套综合进行考虑。

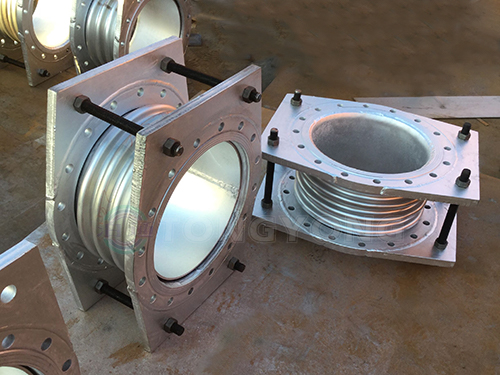

金属波纹管补偿器
