口径较大金属波纹管补偿器安装步骤

发布时间:2021/11/8 10:38:55
采用不同连接方式的金属波纹管补偿器,安装注意事项不同,焊接连接补偿器的分别点焊两端,金属补偿器安装无误后在进行整圈焊接。
口径较大的金属波纹管补偿器相比小口径的,安装时应注意起吊时使用起重吊耳或绳索捆在框架上。进行吊装搬运过程中应防止跌落、碰撞保护好薄壁的波纹管部分。
根据管道连接方式不同,金属补偿器分为法兰连接、接管连接。安装前的准备工作相同,检查“流向标志”应与管线或设备的介质流向保持一致,核查补偿器的导流筒与其配对法兰或接管内径互不干涉。整个过程不管是吊装或者安装时都要对波纹管部分做好保护,尤其在进行焊接作业中,可用湿的无氯石棉作为保护层,不要让焊接飞溅物落到未经保护的波纹管上。
固定及导向支架应严格按照管道系统图进行安装,支架未确认安装完毕之前,不可以进行压力试验。
对于两种不同连接方式的金属补偿器,安装步骤的不同之处在于。与管道采用法兰连接时,法兰之间应放置符合使用介质和管道温度要求的密封垫片。采用与管道焊接方式连接时,当金属补偿器吊装到位后,尤其是口径较大的应先将一端点焊固定,然后在点焊固定另一端,检查安装位置无误后,在进行整圈的焊接。

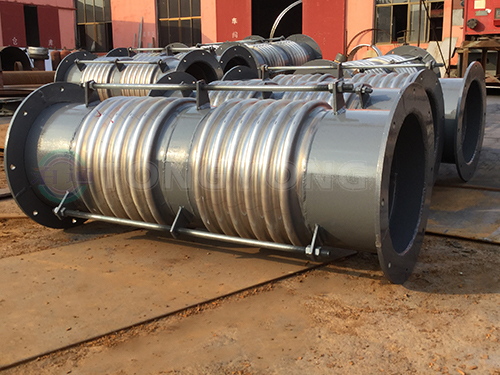

 金属波纹管补偿器
如选用铰链型,应注意铰链板平面应与补偿管道平面平行。横向型和角向型金属补偿器要求冷紧时,应与安装时在现场进行,轴向型的冷紧可以在现场进行或生产厂家进行。更多金属波纹管补偿器知识可查阅http://www.hbtybwg.com/
