热力管道旋转补偿器组成结构

发布时间:2022/8/26 10:02:34
热力管道补偿器需要吸收蒸汽介质热力管道位移时选用旋转补偿器,在套筒补偿器基础上具有补偿量大,便于维护的特点。
长输热力管道系统、蒸汽管网中应用旋转补偿器来管系中的轴向位移,基于套筒补偿器的基础上发展而来的填料密封补偿器。具有补偿量大、易于维护等特点。
旋转补偿器由一组芯管、外管以及内、外管之间的密封填料所组成。根据结构分为焊接式、注填式、锻造式。内外管之间设置能够承受压力推力的轴向限位装置,通过内外管间绕中心轴线的周向类似于不锈钢波纹管的扭转的旋转运动。来达到补偿管道系统热膨胀的目的。

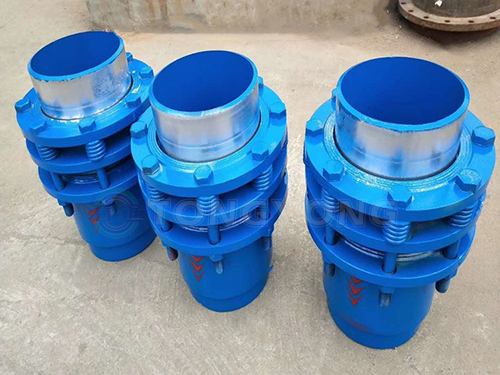

 旋转补偿器
与波纹管补偿器相比,由于其密封原理、位移原理不同,将轴向位移转化为旋转位移,且补偿量大。吸收压力推力,适用于架空等无法进行较大载荷的固定支架管道系统使用。相当于不锈钢波纹管弹性反力的旋转摩擦阻力小,并且阻力大小与位移无关,管系在工作状态稳定运行过程中基本没有旋转摩擦阻力,固定支架的载荷小。适用于具有腐蚀性的工况,采用填料密封原理,适用过程中不会发生恶性破裂。
