大拉杆横向波纹管补偿器结构

发布时间:2021/7/2 10:10:09
大拉杆横向波纹管补偿器在导向支架和固定支架未安装正确前,不可以对大拉杆波纹补偿器进行打压试验。
可以补偿横向位移的大拉杆横向波纹管补偿器主要应用于补偿单面或多平面弯曲管段的横向位移。用户在进行选用前,应了解大拉杆横向波纹管补偿器的结构。
大拉杆横向波纹管补偿由中间接管所连接的两个波纹管及拉杆、端板和球面与锥面的垫圈等结构件组成,能吸收任一平面内的横向位移并能承受波纹管压力推力的波纹管补偿器。
大拉杆横向波纹管补偿器能吸收任一平面内的横向位移。拉杆两端的球、锥面垫圈使得拉杆不仅能承受波纹管压力推力,而且允许拉杆在任意方向倾斜,从而使波纹管补偿器可以吸收任一平面内的横向位移。拉杆、端板应能承受压力推力引起的力和力矩。
在进行安装时由于其拉杆能承受压力推力和其它附加外力的作用,波纹管补偿器自身吸收内压推力,不会对管道产生外力,可使用中间固定支架或导向支架,降低施工成本。要小心保护波纹管等薄壁部分免受因敲击、划伤、引弧、焊接飞溅等原因而造成的损坏。设计时未计入波纹管补偿器的压缩、伸长、横向位移、角位移不应让波纹管补偿器来承受。需要调整管道系统去配合波纹管补偿器,不可以用调节波纹管补偿器的方法来补偿管道的安装误差。

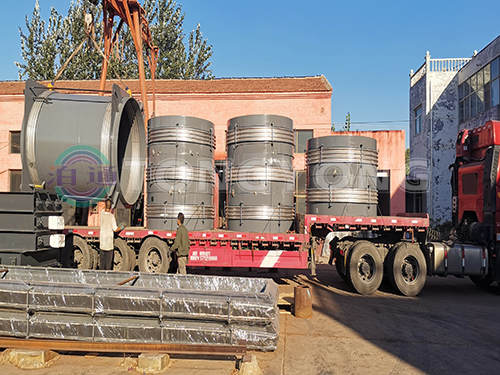

 大拉杆横向波纹管补偿器
对于固定支架、导向支架和支架应按管道系统图进行安装;所有的导向支架和固定支架未正确安装完毕之前,不能进行压力试验。管道系统如需分段进行压力试验。
