组成矩形金属波纹膨胀节的结构件

发布时间:2024/9/10 16:13:50
矩形金属波纹膨胀节做为补偿低压管道位移的补偿元件,其组成结构紧凑。波纹膨胀节主要元件矩形波纹管以及结构件所构成。
矩形金属波纹膨胀节做为补偿低压管道位移的补偿元件,其组成结构紧凑。由主要元件矩形波纹管以及结构件所构成。主要元件波纹管受到介质温度变化进行伸缩运行,以此来吸收管系产生的热胀冷缩。
结构件做为组成波纹膨胀节的重要部分,同样起到不可忽视的作用。通用波纹管带您了解这些组成结构件。包括端部连接件、内衬筒、端口支撑、吊耳、运输连接件。

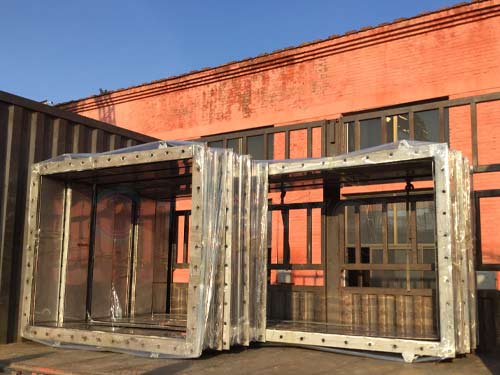

金属波纹膨胀节
端部连接件:采用角钢或槽钢,安装时管道插入角钢或槽钢内进行焊接,可以采用标准型钢,或钢板折弯,壁厚不应小于管道的壁厚。
内衬筒:为保护波纹管不受介质的冲刷,设置内衬筒。材质需要根据介质的性质进行选用。
端口支撑:常用端口支撑用来控制支撑间距。且间距不应大于2500mm。
运输连接件:起到运输过程中支撑金属波纹膨胀节的作用。需注意安装完成后需要将装运支架拆除。
由于矩形金属波纹膨胀节矩形截面的特点,其总体刚度相对较小,因此需要提高结构的刚性。沿法兰框架需设置若干支撑件,以此支撑波纹膨胀节的重量,提高稳定性且减少矩形波纹管的横向弯曲应力和挠度。
