曲管压力平衡式波纹管补偿器工作原理-泊头市通用波纹管制造有限公司

曲管压力平衡式波纹补偿器做为可安装在管道的拐弯处或与设备相连的空间管道上的波纹管补偿器。可补偿管道的轴向位移、横向位移，且不会对管道系统或其它设备产生内压推力。为了让用户了解认识曲管压力平衡式波纹补偿器，通用波纹管小编整理了产品结构及工作原理。
曲管压力平衡式波纹补偿器结构：

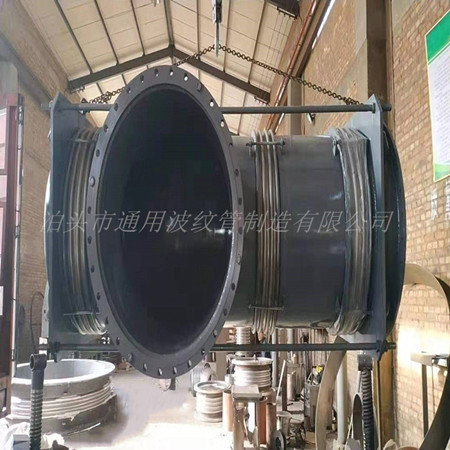

曲管压力平衡式波纹补偿器由一个工作波纹管或中间接管所连接的两个工作波纹管和一个平衡波纹管及弯头或三通、封头、拉杆、端板和球面与锥面垫圈等结构件组成。
曲管压力平衡式波纹补偿器工作原理：
曲管压力平衡式波纹补偿器主要用于吸收轴向与横向合成位移。由于拉杆的约束，该波纹管补偿器在整个工做历程中总长不变，当管道热膨胀时工作波纹管压缩、平衡波纹管通过拉伸，来吸收管系的轴向变形；拉杆端部的球面、锥面垫圈及螺母在约束压力推力的同时，允许拉杆倾斜，使得工作波纹管吸收横向位移。拉杆。端板应能承受压力推力引起的力和力矩。
