套筒补偿器伸缩器主要技术参数

发布时间:2021/7/6 15:39:09
套筒补偿器又叫套筒伸缩器,在选用时需要提供套筒补偿器公称通径、补偿量等技术参数。补偿器厂家泊通整理了选用套筒补偿器需要的参数。

选用套筒补偿器需要向补偿器厂家提供公称直径、补偿量、连接方式、摩擦力等技术参数。

公称通径:与相连接的管道规格相同。用于一般供水、排水管道时,公称直径:DN100~DN1400;用于供热系统的热水、蒸汽管道或工业管道时,公称直径:DN25~DN1400;用于高温中压蒸汽管道时,公称直径范围一般在DN900以下。
设计位移量:需要套筒补偿器补偿的位移量。
连接方式:主要由法兰连接和接管连接两种。
循环寿命:套通不差钱的实际位移循环次数应不小于1000次。
套筒补偿器适用的管道类型:架空安装管道、地沟敷设管道、直埋敷设管道,补偿器安装在井室内。
强度要求:套筒补偿器时压力管道元件,属于承压设备,对于关键的承压件需要进行强度设计。套筒补偿器的主要承压元件有芯管、外套管和环板(或锥管),套筒补偿器的外套管和环板计算相比比较简单。但对于芯管,除考虑承受内压的情况外,还需要考虑密封填料的压紧力对芯管的外压作用,芯管的外压稳定性。

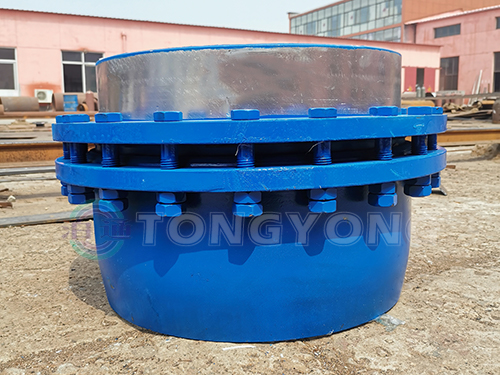

 套筒补偿器
安装套筒伸缩器时需要注意:单向套筒补偿器应布置在两相邻固定支架之间,靠固定支架布置。外套连接尾管与固定支架靠近连接,芯管与补偿管段连接。双向式补偿器应尽量布置在两相邻固定之间管道的中点位置。
