直管压力平衡型金属波纹膨胀节作用
直管压力平衡型金属波纹膨胀节作用
发布时间:2024/6/13 17:00:46
金属波纹膨胀节规格型式多种,直管压力平衡型金属膨胀节通过工作波纹管和平衡波纹管的工作,吸收轴向位移的同时吸收横向位移。
金属膨胀节规格型式多种,其中直管压力平衡型膨胀节由接管、立板、螺母、拉杆、波纹管、端环、工作波纹管、平衡波纹管所组成。

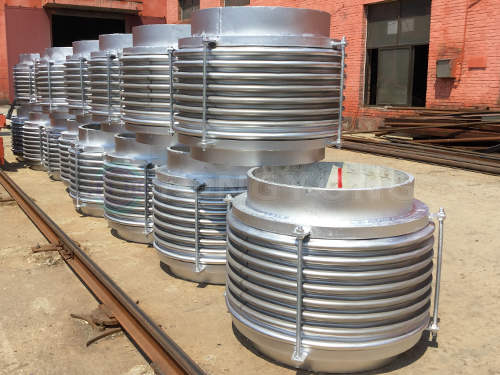

金属膨胀节
在管道系统中能够吸收轴向位移的同时吸收横向位移,而且没有内压产生的推力。
通过工作波纹管和平衡波纹管的工作,当管道发生热膨胀时两个工作波纹管压缩,平衡波纹管进行拉伸,从而对管道系统中的轴向位移进行吸收。拉杆端部的球面、锥面垫圈及螺母等结构件在约束压力推力的同时,拉杆出现倾斜,从而波纹管起到吸收管道系统中的横向位移。
拉杆、端板能够承受压力推力所引起的力和力矩,且能够承受作用在工作波纹管内径与平衡波纹管内径之间环面上的内压载荷。
在进行安装前需要检查固定支座、次固定支座、导向支座的设置是否符合设计方案,出厂前做过预拉伸的金属膨胀节,在进行安装时不需要进行预拉伸,将直管压力平衡型膨胀节的接管端口与管线接口对焊或搭接焊即可,整个焊接的过程中,可以将不含氯的湿石棉将波纹管进行覆盖起到保护的作用。
金属波纹膨胀节
装于管道后,试压前在确保固定与导向正确的前提下,运输、固定构件外侧螺母不能拆除,内侧螺母松至适合的位置。
