外压轴向型金属膨胀节应力分析

发布时间:2022/3/31 8:30:15
外压金属膨胀节加筋环板作为膨胀节的主要受力元件,其筋板布置样式和位置各不相同,需要金属膨胀节厂家设计人员进行计算。
普通规格的轴向型金属膨胀节由于受到了柱失稳的限制,通常其补偿量不能太大。在管道直径较小,需要的补偿量较大时可以选用外压轴向型金属膨胀节。
外压轴向型金属膨胀将节为了达到补偿量的要求,结构上由四组波纹管组成,中间通过中间接管连接,为了避免波纹管的平面失稳。 其主要受力元件为套筒以及环板。环板需要同时承受弹性力和压力的作用,进行加筋的环板,其筋板布置的样式和位置各不相同,设计人员需要结合计算机辅助对受力进行计算。

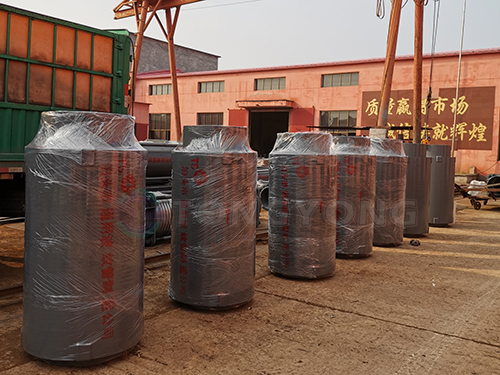

金属膨胀节
金属膨胀节出厂前厂家会对其进行出厂压力试验,来测试承压焊缝的密封性能、波纹管的承压能力以及受力结构件的轻度和刚度。需要在1.5倍设计压力下,焊缝不得渗漏,无加强波纹管波距变化率不大于15%,加强U形和Ω形波纹管波距变化不大于20%,受力结构件无明显变形。 具体的压力试验可查看http://www.hbtybwg.com/
疲劳试验用于检测金属膨胀节的疲劳性能能否达到要求,通常要求试验循环次数应大于设计疲劳寿命的2倍,在规定的试验位移循环次数内,波纹管应无泄漏。
稳定试验用于检测金属膨胀节在试验压力下的平面稳定性、柱稳定性以及轴向稳定性是否达到临界失稳压力,需要达到平面失稳临界压力不小于1.75倍的设计压力;柱失稳临界压力不小于2.25倍设计压力;外压周向失稳临界压力不小于2.25倍设计压力。
