压力较低的弯曲管段波纹管补偿器选型-泊头市通用波纹管制造有限公司

对于管系压力较低，压力推力不能使管道产生挠曲管道的挠曲量远远小于波纹管补偿器的额定位移的场合，弯曲管段的热膨胀可选用复式自由型波纹管补偿器（可带比例连杆）进行补偿，可进行轴向、横向和角向的位移补偿。
曲管压力平衡式波纹补偿器：由一个工作波纹管或中间管所连接的两个不锈钢波纹管和一个平衡波纹管及弯头或三通、封头、拉杆、端板和球面与锥面垫圈等结构件组成，主要用于吸收轴向与横向组合位移并能平衡波纹管压力推力的波纹管补偿器。由于拉杆的约束，该膨胀节在整个工作过程中总长不变，当管道热膨胀时工作波纹管压缩，平衡波纹管拉伸，吸收管系的轴向变形；拉杆端部的球面、锥面垫圈及螺母在约束压力推力的同时，允许拉杆倾斜，使得工作波纹管吸收横向位移。

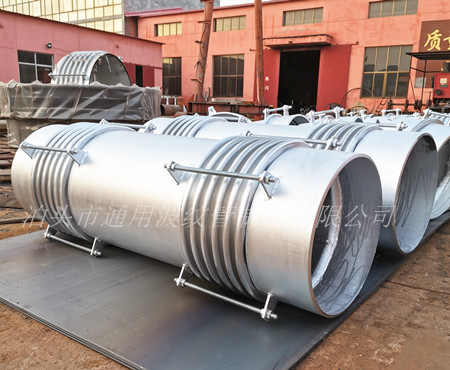

大拉杆横向波纹补偿器：由接管、两组不锈钢波纹管以及大拉杆等零构件构成，可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。
小拉杆横向波纹补偿器：由两组不锈钢波纹管、中间接管、端接管、法兰以及小拉杆组成，可以补偿弯曲管道的横向位移和角位移。
具体应用还需要根据波纹管补偿器的工作压力、温度、介质、补偿量及现场工况环境来进行选用。
