万向铰链波纹补偿器的作用
万向铰链波纹补偿器的作用
发布时间:2021/9/16 11:48:01
万向铰链波纹补偿器吸收角向位移同时,承受波纹管的压力推力。波纹补偿器厂家泊通提示用户在安装时要注意铰链板与波纹补偿器管道平面平行。

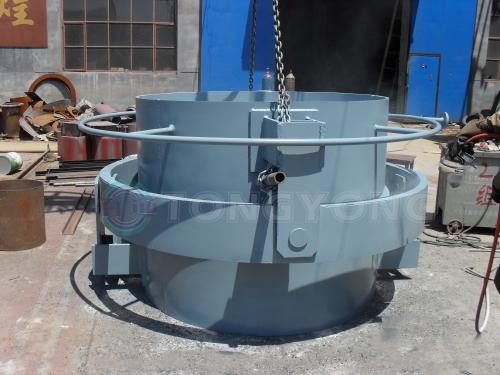

波纹补偿器产品中可吸收角位移的万向铰链波纹补偿器,由端管、立板、铰链板、销轴、万向环、波纹管组成。
做为
波纹补偿器
中为数不多的可吸收角位移的补偿器,万向铰链波纹补偿器在管道中还可以起到承受波纹管的压力推力。万向环作为其中的承载构件之一,主要用来吸收轴向载荷。当端管连接的两端受到热胀冷缩时,会对波纹补偿器产生一个轴向拉伸或压缩的载荷,而波纹补偿器中的波纹管的轴向承载能力很小,因此轴向载荷主要由铰链部分来承受,载荷通过端管、立板、铰链板和销轴,传递给万向环,万向环在载荷的作用下,会产生的变形。
万向铰链波纹补偿器主要用于锅炉送粉管道,可吸收锅炉炉膛向下热膨胀产生的位移。由于受到材质和壁厚的限制。用户在选用时实际工作压力不小于设计压力。横向补偿器量应大于固定支架之间管道的轴向位移总和,留有余量。除设计要求
万向铰链波纹补偿器
需要冷紧预变形外,波纹管变形的方法不得用于调整管道的安装偏差,以免影响波纹补偿器的使用。
用户在安装万向铰链波纹补偿器时需要注意单式铰链型、复式铰链型波纹补偿器安装时,应注意铰链板平面应与补偿的管道平面平行。固定支架、导向支架和支架应严格按照管道系统图进行安装,所以的导向支架和固定支架为确认安装正确之前,不能够进行压力试验。
