矩形圆角补偿器的选择技巧
矩形圆角补偿器的选择技巧
发布时间:2019/8/26 16:34:08
矩形圆角补偿器要以波纹软管为关键的挠性电子元器件,在管道上再作径向、横着和角向3个方位的赔偿。径向型管道补偿器有利于降低化合物的自激状况。

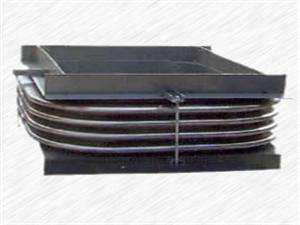

矩形圆角补偿器
选用矩形框横截面,圆弧波型,管路中单独补偿器承担二维动画方位偏移。由2个补偿器构成的肘移交道可承担三维立体方位偏移。矩形框圆弧金属材料波纹膨胀节有全高、半高型、依照烟道尺寸,应力应变规定客户可多波节采用。
1、用户根据管系热位移情况选定了合适的
矩形圆角补偿器
以后,至少还得提供管内的流通介质,烟风道的设计压力,运行时的 高温度,烟风道横截面的外形尺寸(长、宽)所选用的波形(全高216mm、半高108mm)和波数(单个波纹单波数不_过6波),以便进行补偿器的结构设计和制造。
2、每波 大允许膨胀量:全高型△α=±24mm半高型△α=±12mm。
3、挡灰板:对风道或少尘的管道可以不采用,对多尘的烟道应采用档灰板。
4、为减少波纹管的波节数,应考虑冷拉50%。
5、补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有一边小于1.5m但大于0.6mm的场合。标准全高型波纹补偿器适用于所有的烟风道。
由于受到各方面的制约是相当复杂的,但是_复杂的管系都可以选用若干个固定支架在不同的部位选择不同的设置,将其分成若干形状相对简单的单独管段,“Z”型管段和“∏” 型管段等,并分别确定各管段的变形及补偿量,由于补偿器的种类很多,正确地选型是非常重要的,因此在管系的总体设计时,应充分地考虑到管线的走向和支撑体系(包括固定管架、导向滑动管架等)的设计和综合考虑补偿器的造型和配置,以示达到 、合理、适用、经济的 佳组合。
矩形圆角补偿器
它要以金属波纹管为关键的挠性元器件,在管道上再作径向、横着和角向3个方位的赔偿。径向型管道补偿器以便降低物质的自激状况。产成品內部沒有内防水套管,在挺大水平上限定了轴向赔偿工作能力,故通常仅用于消化吸收或赔偿管路的径向偏移(假如管系中须经小量的轴向偏移,能够订购时给予表明其径 大偏移量):横着偏移管道补偿器(大支撑杆)关键消化吸收垂直平分管道补偿器中心线的横着偏移,小支撑杆横着偏移管道补偿器合适于消化吸收横着偏移,还可以消化吸收径向、角向和随意3个方位偏移的组成:门铰链管道补偿器(也称角向管道补偿器)。它以两上或3个管道补偿器配套设施应用(单独应用门铰链管道补偿器沒有赔偿工作能力),用以吸收单向平面内的横向变形,万向铰链(角向)补偿器,由两个或三个配套使用,可吸收三维方向的变形量。
