直管压力平衡式波纹补偿器根据内部结构不同分为内压直管压力平衡式波纹补偿器、外压直管压力平衡式波纹补偿器、外压旁通直管压力平衡式波纹补偿器。波纹补偿器生产厂家泊头通用波纹管带您了解内压直管压力平衡式波纹补偿器的结构及工作原理。

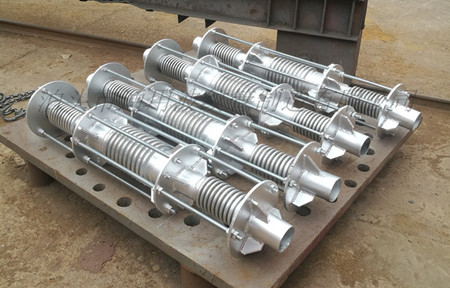

内压直管压力平衡式波纹补偿器的结构：由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆、端板、支撑环、封头等结构件组成。
工作原理：主要用于吸收轴向位移，也可以吸收少量的横向位移，或二者的组合位移。（当需要补偿轴向与横向组合位移时，拉杆两端应增设球面、锥面垫圈）。内压直管压力平衡式波纹补偿器承受内压，波纹管的波数受柱稳定性的影响，其有效长度较小，仅能补偿较小的横向位移。由于拉杆的约束，波纹补偿器一个工作波纹管和平衡波纹管之间的距离在整个工作过程中不变，当管道热膨胀时两个工作波纹管压缩，平衡波纹管拉伸，吸收管系的轴向变形。拉杆端部的球面、锥面垫圈及螺母在约束压力推力的同时，允许拉杆倾斜，使得波纹管吸收横向位移。拉杆与端板应承受压力推力引起的力和力矩；端板不仅要承受压力推力引起的力和力矩，同时还应能够承受作用在工作波纹管内径与平衡波纹管内径之间环面上的内压荷载。
