外压波纹补偿器结构

发布时间:2022/4/14 10:20:26
外压波纹补偿器根据内部结构分为轴向外压型、外压直管压力平衡型。将管道内压在波纹补偿器部分转化为外压。使波纹管不受内压柱稳定性的限制。
外压波纹补偿器规格有外压轴向型、外压直管压力平衡型,两者结构不同应用的工况不同。
外压轴向型波纹补偿器由承受外压的波纹管及外管、端环、进出口端管、导流筒等结构件组成。通过结构的变化,将管道内压在波纹管部分转化为外压,使得波纹管不受内压柱稳定性的限制,波数可以选的较多,以达到位移补偿器的要求。由于其没有承力构件,不能够承受波纹管所产生的压力推力。

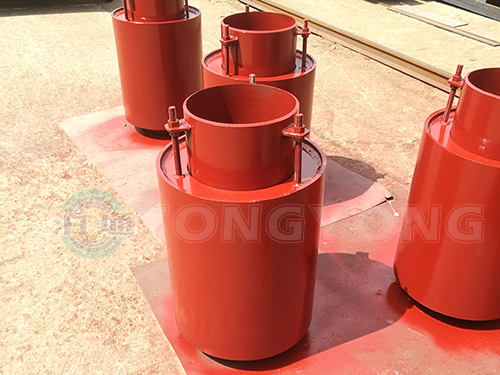

 外压波纹补偿器
外压直管压力平衡型由两个工作波纹管和一个平衡波纹管及端管、环板、外管等结构件组成。主要用于吸收轴向位移,通过结构的变化,将管道内压在波纹管部分转化为外压,使得波纹管不受内压柱稳定性的限制,波数可以选的较多,达到位移补偿的要求。由于与端管焊接的大端环、平衡波外管、环板、工作波外管的约束,该补偿器的工作波和平衡波之间的距离在整个工作过程中不变,当管道发生热膨胀时两个工作波纹管拉伸,平衡波纹管压缩,吸收管系的轴向变形。各个环板之间不仅要承受压力推力所引起的力和力矩,同时还应能够承受作用在波纹补偿器环面上的压力载荷。
