蒸汽管道轴向型直管压力平衡型波纹补偿器

发布时间:2022/9/16 9:41:09
直管压力平衡型波纹补偿器安装于蒸汽管道中,起到吸收轴向位移的作用。压力平衡型补偿器通过自身结构使补偿器内压产生的推力保持平衡。
钢铁厂蒸汽管道由于受热膨胀后支架受推力影响户产生脱落,为了避免管道在运行期间出现问题。可通过安装直管压力平衡型波纹补偿器来吸收管道内产生的轴向位移,避免与管道产生共振。

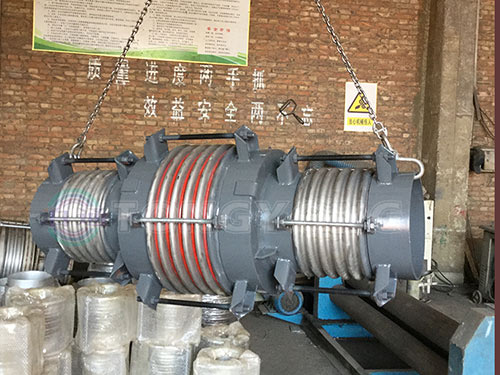

图中为1.6TZP400*(6+6/6)-1800直管压力平衡型波纹补偿器,结构上由两个工作波纹管和中间的平衡波纹管及拉杆和端板等结构件组成。管道产生热膨胀时两个工作波纹管进行压缩的同时,平衡波纹管拉伸补偿器吸收管系的轴线变形。
根据使用要求蒸汽介质的温度为308℃,需要补偿轴向产生60mm的位移量。波纹管的部分选用304材质、接管选用Q235材质。由于波纹补偿器产生的内压推力较大,对相连管道产生影响。直管压力平衡型波纹补偿器可以通过自身结构使内压产生的推力保持平衡,而不作用或很少作用在相连的设备上。
直管压力平衡型波纹补偿器
为了避免中间平衡波纹管受到内压推力的影响,安装了铠装环增加了其承压性。以免工作压力较大时拉坏波纹管,提高了波纹管的使用寿命。根据内部结构进行分类http://www.hbtybwg.com/分为内压直管压力平衡型、外压直管压力平衡型、外压旁通直管压力平衡型、内外压组合旁通直管压力平衡型。具体规格需要根据使用工况来进行落实。
